Kompakt tip devre kesiciler

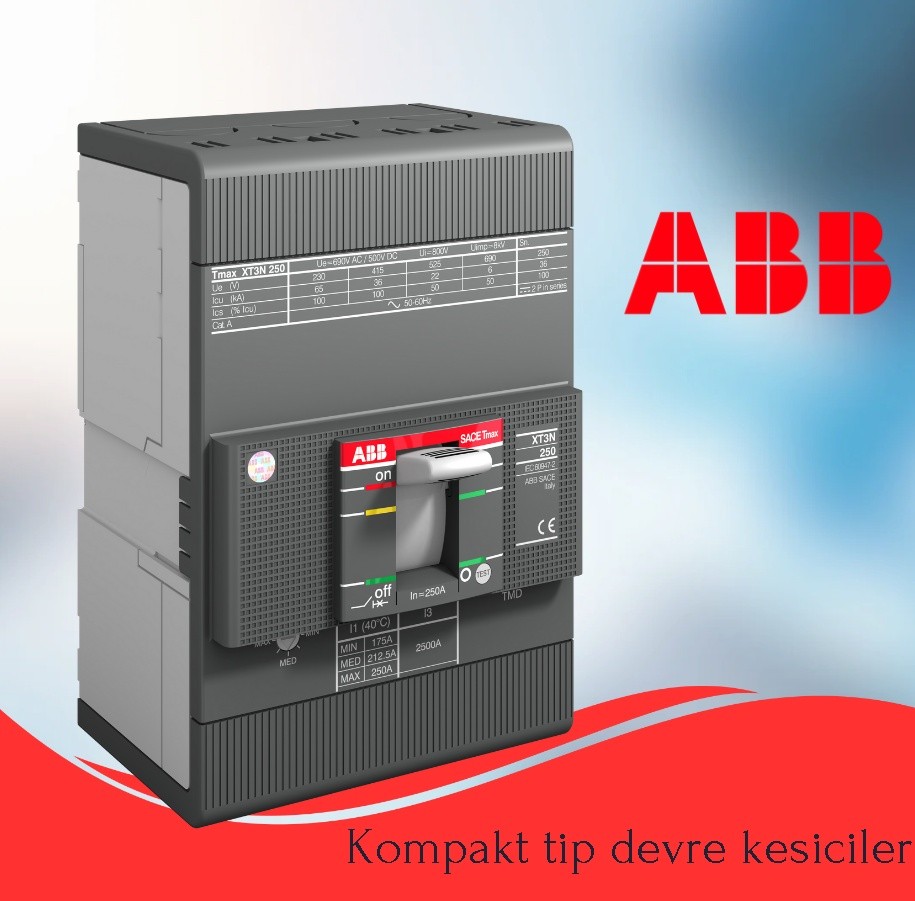

ABB XT3N serisi kompakt tip devre kesiciler, elektrik devrelerinde aşırı akım ve kısa devre durumlarını önlemek için kullanılan güvenlik cihazlarıdır. Bu kesiciler, elektrik akımını kontrol altında tutarak aşırı yüklenmelere karşı koruma sağlarlar. ABB XT3N serisi devre kesiciler, endüstriyel tesislerden konutlara kadar geniş bir kullanım alanına sahiptir. Yüksek kaliteli malzemelerden üretilen bu kesiciler, dayanıklı ve güvenilirdir. Ayrıca, kompakt yapısı sayesinde montajı kolaydır ve yer tasarrufu sağlar. ABB XT3N serisi devre kesiciler, elektrik güvenliği için önemli bir bileşen olup, çeşitli elektrik tesislerinde güvenle kullanılabilir.
Kod ve Termik koruma seçimi aşağıdaki listeden yapılabilir.,
Tmax XT kompakt tip XT1N 160, TMD, In=32A 22,5...32 450 36 1SDA067411R1
Tmax XT kompakt tip XT1N 160, TMD, In=40A 28...40 450 36 1SDA067412R1
Tmax XT kompakt tip XT1N 160, TMD, In=50A 35...50 500 36 1SDA067413R1
Tmax XT kompakt tip XT1N 160, TMD, In=63A 44...63 630 36 1SDA067414R1
Tmax XT kompakt tipXT1N 160, TMD, In=80A 56...80 800 36 1SDA067415R1
Tmax XT kompakt tip XT1N 160, TMD, In=100A 70...100 1000 36 1SDA067416R1
Tmax XT kompakt tipXT1N 160, TMD, In=125A 87,5...125 1250 36 1SDA067417R1
Tmax XT kompakt tipXT1N 160, TMD, In=160A 112...160 1600 36 1SDA067418R1
Tmax XT kompakt tipXT3N 250, TMD, In=200A 140...200 2000 36 1SDA068058R1
Tmax XT kompakt tipXT3N 250, TMD, In=250A 175...250 2500 36 1SDA068059R1
Tmax XT kompakt tipXT5N 400, TMA, In=400A 280...400 2000...4000 36 1SDA100345R1
Tmax XT kompakt tipXT5N 630, TMA, In=630A 441…630 3150…6300 36 1SDA100347R1
Tmax XT kompakt tipXT6N 800, TMA, In=800A 560…800 4000…8000 36 1SDA100718R1
Thermal-magnetic circuit breakers ( Termik-manyetik devre kesiciler )
Abb Kompak , Termik-manyetik devre kesiciler iki farklı anahtarlama mekanizması içerir; bimetal anahtar ve elektromıknatıs. Bimetal aşırı akımları gidermenin bir yolu olarak hizmet eder. Bimetal tipik olarak bir tetikleme çubuğunun arkasında bulunur ve akım taşıma yolunun bir parçasıdır. Kesicinin aşırı yük değerini aşan elektrik akımı, bimetali tetikleme çubuğuna doğru bükecek kadar ısıtır. Bimetal büküldükçe devreyi açmak için açma çubuğuna dokunur ve onu döndürür. Bimetalin devreyi bükmesi ve açması için gereken süre, akımla ters orantılı olarak değişir.
Kesicinin manyetik kısmı, etrafında bir tel bobin bulunan ve bir elektromıknatıs oluşturan bir demir çekirdekten oluşur. Yük akımı elektromıknatıs bobinlerinden geçer, böylece elektromıknatıs kısa devre akımlarına yanıt verir. Böylece yüksek düzeyde bir akım, elektromıknatısın yakındaki bir armatürü çekmek için yeterli alan gücü üretmesini sağlar. Armatürün üst kısmı elektromıknatısa doğru hareket ettikçe armatür, kesiciyi tetiklemek, mevcut yolu açmak ve elektromıknatıs bobinlerinin enerjisini kesmek için açma çubuğunu döndürür.
Kısa devre akımını hızlı bir şekilde sınırlandırmanın önemli olduğu yerlerde genellikle termal manyetik kesiciler kullanılır. Bunun nedeni, bu cihazlardaki elektromıknatısın kesici kontaklar arasındaki arkı 4 msn kadar kısa bir sürede söndürebilmesidir. Bu, genellikle kısa devre akımlarını kesmek için bir solenoide enerji veren hidrolik-manyetik gibi diğer kesici türlerinin sağladığı kesinti hızıyla kıyaslandığında avantajlıdır. Hidrolik-manyetik kesicilerin akım akışını tamamen durdurması 10 msn veya daha uzun sürebilir. Dikkat edilmesi gereken bir nokta, termal manyetik kesicilerin sıcaklığa duyarlı olmasıdır. Yeterince sıcak ortamlarda, normal akım taşıma kapasiteleri üreticinin tavsiyelerine göre azaltılmalıdır.
Abb Electric'in bu seri ürünleri için detaylı bilgileri info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
