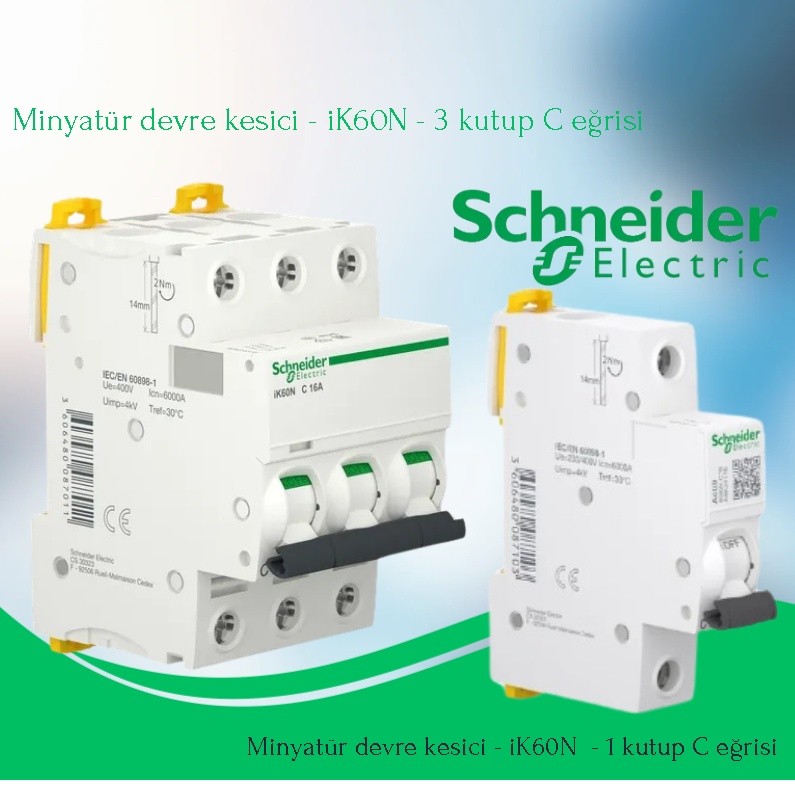

İK60N Acti 9 Minyatür devre kesici
Schneider Devre kesiciler, W otomatlar bir elektrik devresini, genellikle aşırı yük veya kısa devreden kaynaklanan aşırı akımın neden olduğu hasarlardan korumak için tasarlanmış elektrikli güvenlik cihazlarıdır. Temel işlevleri, ekipmanın zarar görmesini önlemek ve olası yangın tehlikelerini önlemek için akım akışını kesmektir. Bir kez çalışıp daha sonra değiştirilmesi gereken sigortaların aksine, devre kesiciler normal çalışmaya devam etmek için (manuel veya otomatik olarak) sıfırlanabilir.
Nasıl çalıştıklarına ve türlerine kısa bir genel bakış:
Schneider w otomat (Devre Kesiciler) Nasıl Çalışır:
Arıza Tespiti: Devre kesiciler aşırı yük veya kısa devre gibi arızaları tespit eder ve devreyi açar.
Akımın Kesilmesi: Arıza tespit edildiğinde akım akışını keserler.
Ark Söndürme: Kesici içindeki kontaklar ayrıldığında oluşan arkı söndürmek için yöntemler kullanırlar.
Sıfırlanabilirlik: Arıza giderildikten sonra elektrik akışını yeniden sağlamak için sıfırlanabilirler.
Schneider W Otomat , Devre Kesici Çeşitleri:
Schneider w otomat (B ) tipi : Devreyi ani açmalı sigortalar. Ev aletleri , Düşük güçte Aydınlatma devreleri ve zayıf akım devreleri için kullanılır.
B tipi otomatlar, 3-5 In aralığında bir akım değerinde devreyi kapatır.
Schneider w otomat (C ) tipi: Ticari veya endüstriyel uygulamalarda kullanılır. Devreyi gecikmeli açmalı sigortalardır. 5-10 In aralığında bir akım değerinde devreyi acar. Örnk; Elektrik Motorlarının başlangıç anındaki yüksek akımı tolere etmek için tasarlanmıştır.
Devre kesiciler, modern elektrik sistemlerinde ekipman hasarını ve elektrik kesintilerini önleyerek güvenlik ve güvenilirlik sağlayan temel bileşenlerdir. Daha ayrıntılı bilgiye ihtiyacınız varsa veya spesifik sorularınız varsa sormaya çekinmeyin! info@zenisamuhendislik.com

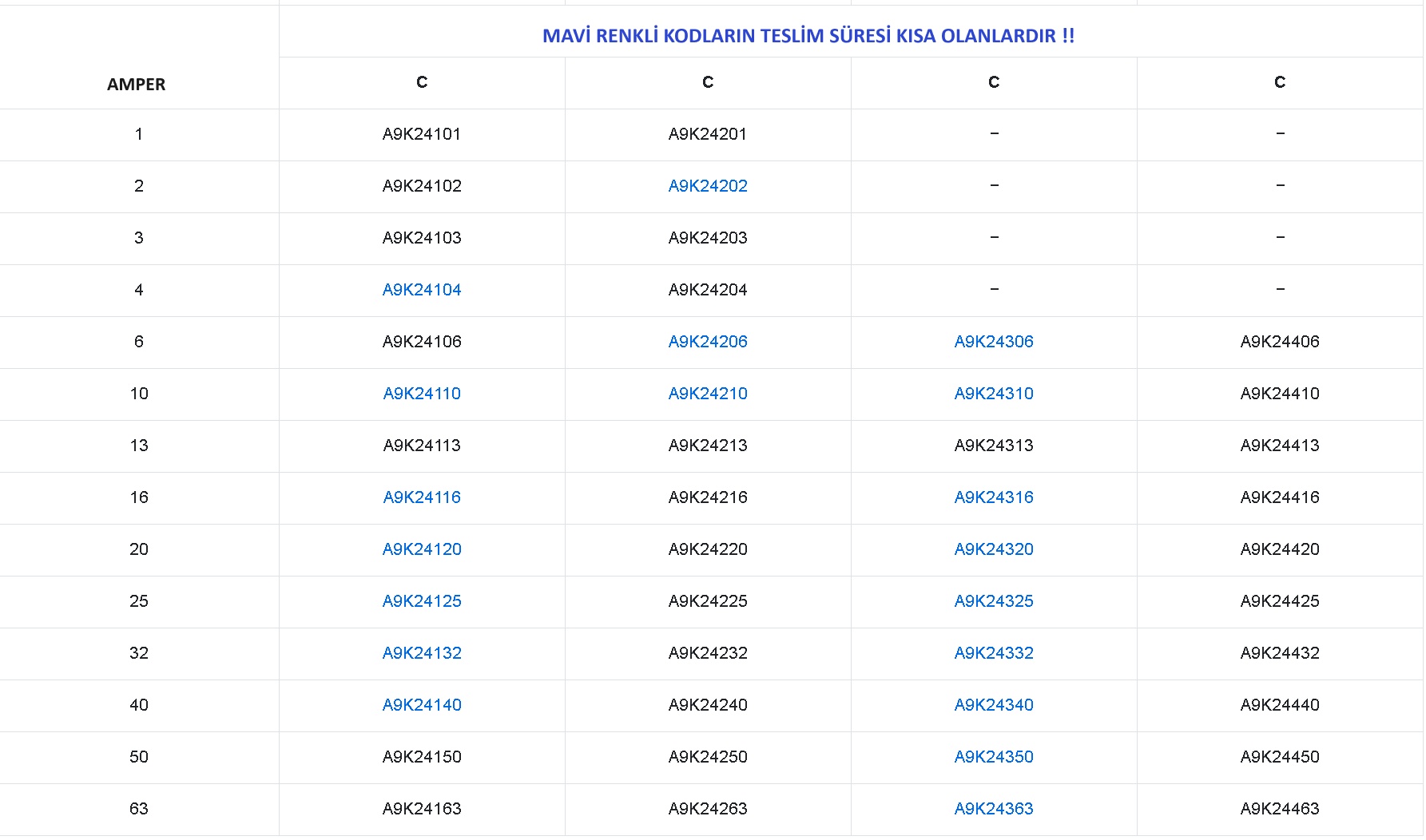

REFERANS AÇIKLAMA
A9K24106 Acti9 iK60N 1P 6A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24110 Acti9 iK60N 1P 10A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24116 Acti9 iK60N 1P 16A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24120 Acti9 iK60N 1P 20A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24125 Acti9 iK60N 1P 25A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24132 Acti9 iK60N 1P 32A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24140 Acti9 iK60N 1P 40A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24150 Acti9 iK60N 1P 50A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24163 Acti9 iK60N 1P 63A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24306 Acti9 iK60N 3P 6A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24310 Acti9 iK60N 3P 10A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24316 Acti9 iK60N 3P 16A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24320 Acti9 iK60N 3P 20A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24325 Acti9 iK60N 3P 25A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24332 Acti9 iK60N 3P 32A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24340 Acti9 iK60N 3P 40A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24350 Acti9 iK60N 3P 50A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
A9K24363 Acti9 iK60N 3P 63A, 6kA C eğrisi Otomat Satış fiyatı :TEKLİF ALINIZ
Schneider Electric'in bu seri ürünleri için detaylı bilgileri info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
W otomat nedir ? W otomat nerelerde kullanılır ?
W otomat, elektrik tesisatlarında kullanılan ve aşırı akım durumlarında devreyi keserek koruma sağlayan bir tür otomatik sigortadır. Endüstride, W otomatlar genellikle aşağıdaki alanlarda kullanılır:
Motor Koruma Devreleri: C tipi W otomatlar, motorları aşırı yük ve kısa devre gibi durumlara karşı korumak için kullanılır.
Aydınlatma ve Priz Tesisleri: (B) tipi W otomatlar, daha çok aydınlatma devrelerinde ve priz tesislerinde kullanılır.
Ağır Sanayi Koşulları: C tipi W otomatlar, ağır sanayi koşullarında kullanılır ve büyük değerde kısa devre esnasında hızlı bir şekilde devreyi açabilir.
Trafolar ve Fanlar: Ani akım dalgalanmasının söz konusu olduğu trafolar, fanlar ve motorlar gibi endüktif yük durumlarında tercih edilir.
Bu otomatlar, endüstriyel uygulamalarda sıkça tercih edilen ve güvenlik açısından önemli bir rol oynayan elemanlardır. W otomatların seçimi, kullanılacakları özel uygulamalara ve yük koşullarına göre yapılmalıdır.
W otomatlardaki “C” ve “B” ibareleri, otomatın akım karakteristiklerini ve hangi tür yükler için uygun olduğunu belirtir. Bu ibareler, otomatın tepki süresini ve aşırı akım durumlarında devreyi ne kadar hızlı keseceğini ifade eder.
B Tipi W Otomat: Gecikmesiz (Ani) açmalı elektrik sigortalarıdır ve daha çok aydınlatma devrelerinde kullanılır. Düşük güçlü floresan lambalar gibi şebeke dalgalanmalarının olmadığı durumlarda tercih edilir. B tipi otomatlar, (3-5)In aralığında bir akım değerinde devreyi keser.
C Tipi W Otomat: Gecikmeli açmalı sigortadır ve daha çok motor devrelerinde kullanılır. Motorların başlangıç anındaki yüksek akımı tolere etmek için tasarlanmıştır. C tipi otomatlar, (5-10)In aralığında bir akım değerinde devreyi keser.
Bu ibareler, W otomatların hangi uygulamalarda kullanılacağını ve elektrik devresinin korunma seviyesini belirlemek için önemlidir. Örneğin, B tipi otomatlar genellikle ev içi aydınlatma gibi düşük akım dalgalanmaları olan yerlerde, C tipi otomatlar ise motor gibi yüksek başlangıç akımına sahip uygulamalarda kullanılır.

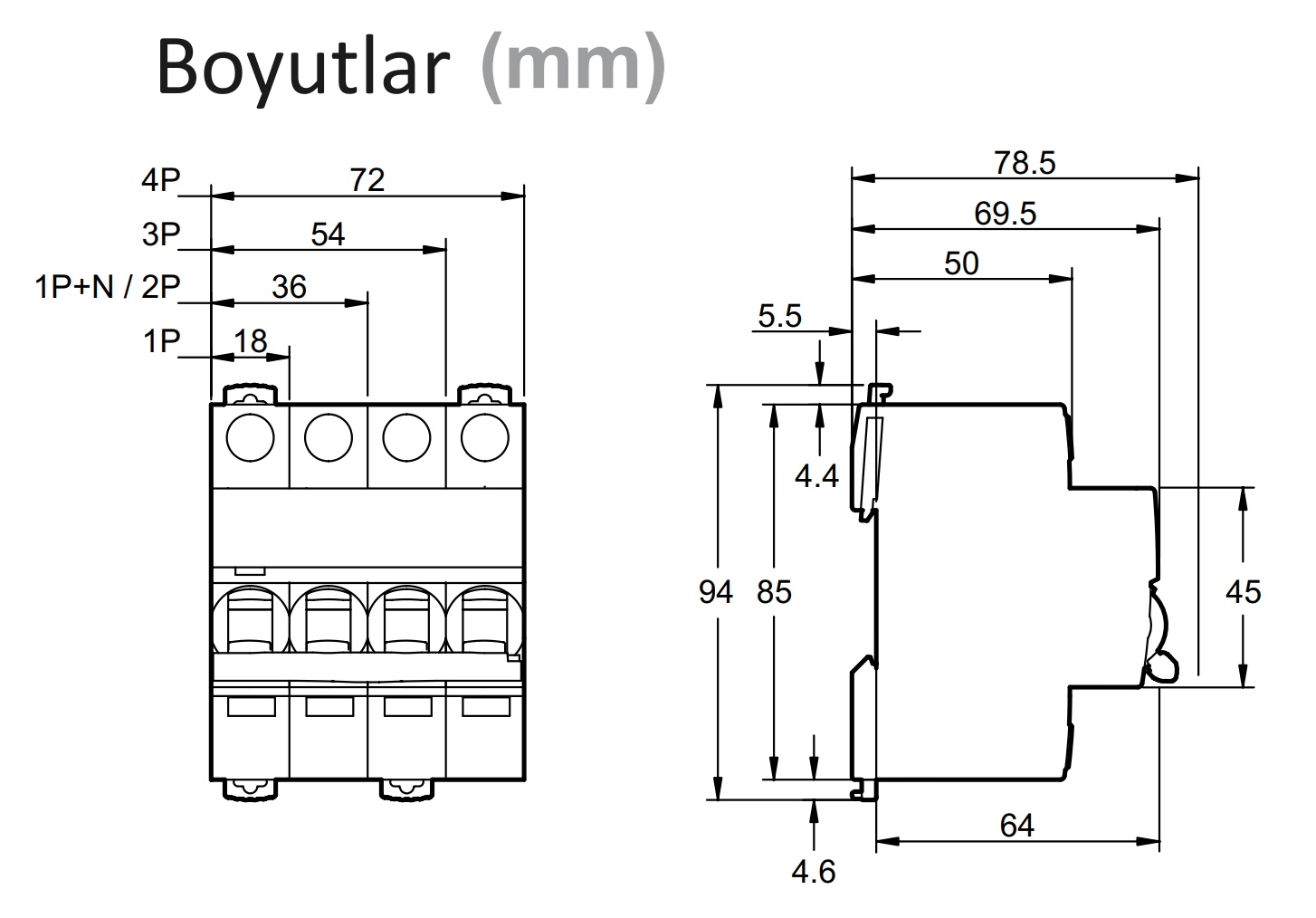

Schneider iK60N w otomat sigorta ölçüleri ;
