Minyatür devre kesici A9K24110
Schneider A9K24110
22 Mart 2024 Tarihli Fiyat Listesindeki Fiyatı : 204,00 Tl
İndirim ve ödeme koşulları için satş temsilciniz ile görüşebilirsiniz !
Minyatür devre kesici - iK60N - 1 kutup - 10 A - C eğrisi

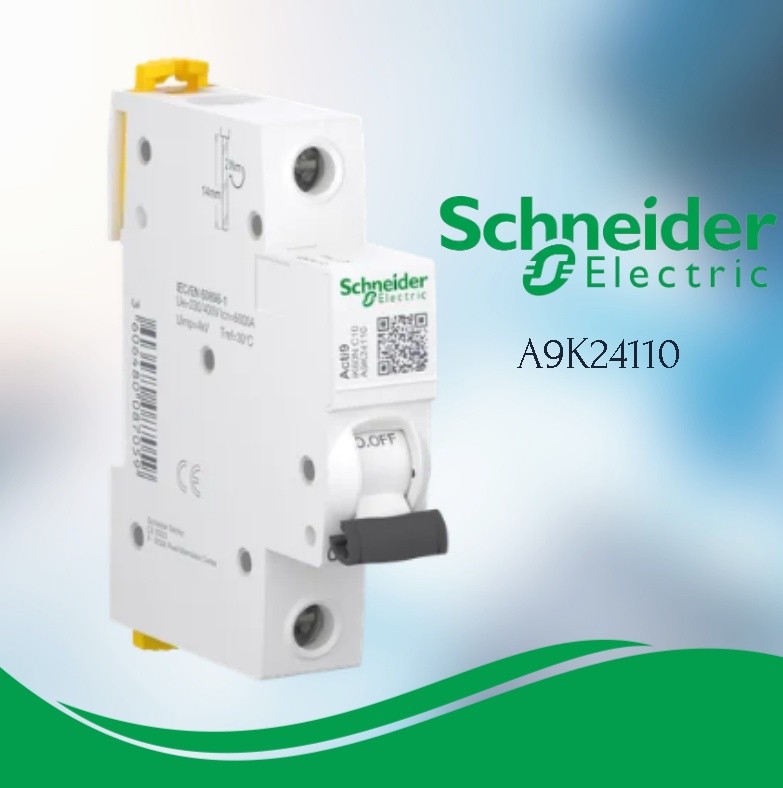

Schneider Electric A9K24110 modeli, Acti9 iK60N serisine ait bir minyatür devre kesicidir (MCB). Teknik özellikleri şu şekildedir:
Kutup Tanımı: 1P (Tek kutuplu)
Nominal Akım: 10 A
Kesme Kapasitesi: 6 kA
Eğim Kodu: C tipi
Ağ Tipi: AC
Montaj Modu: DIN rayına takılabilir
Kontrol Tipi: Geçiş
C tipi eğrisi, endüktif yüklerde kullanım için uygundur ve motor, trafo, çok sayıda floresan lamba gibi yüklerin korunmasında tercih edilir. C tipi sigortalar, nominal akım değerinin 8-10 katı yüksek akımda devreyi açma özelliğine sahiptir.
A9K24110 Kodlu bu devre kesici, aşırı yükler, kısa devreler, güç dalgalanmaları ve elektrik çarpmalarına karşı koruma sağlamak amacıyla konut, villa, ofis, iş yerleri gibi birçok alanda kullanılmaktadır. Schneider Electric A9 serisi, düşük fiyat ve yüksek güvenilirlik sunarak elektrikçilerin işlerini destekler
Minyatür devre kesici , w otomat ;
W otomat, elektrik tesisatlarında sıkça kullanılan bir devre elemanıdır ve otomatik sigorta olarak da bilinir. Elektrikli ev aletlerini yüksek voltajdan korumak için kullanılır. Aşırı akım veya yüksek miktarda akım olduğunda devreyi güç kaynağından ayırarak hem cihazı hem de insanları korur.
W Otomat Çeşitleri:
Gecikmeli Açmalı Sigortalar (G veya C tipi): Motor koruma devrelerinde kullanılır.
Gecikmesiz Açmalı Sigortalar (L veya B tipi): Aydınlatma ve priz tesislerinde kullanılır.
D Tipi: Ağır sanayi tipi sigortalar olarak bilinir ve ağır sanayi koşullarında tercih edilir.
Özellikleri:
Gerilim Derecelendirmesi: Sigortanın sürekli iletebileceği maksimum akım miktarını belirtir.
Gerilim Değeri: Sigorta ile seri bağlandığında gerilimi yükseltmez.
I²t Değeri: Elektrik arızası veya kısa devre durumunda sigortanın taşıdığı enerji miktarını ölçer.
Kısa Devre Kesme Kapasitesi: Sigortanın zarar görmeden kesebileceği maksimum akım derecesidir.
Gerilim Düşümü: Aşırı akım geçtiğinde sigorta elemanı erir ve direnç değişimi nedeniyle gerilim düşümü olur.
Sıcaklık: Çalışma sıcaklığı ve akım değeri arttığında sigorta açılır.
W otomat nedir ? W otomat nerelerde kullanılır ?
W otomat, elektrik tesisatlarında kullanılan ve aşırı akım durumlarında devreyi keserek koruma sağlayan bir tür otomatik sigortadır. Endüstride, W otomatlar genellikle aşağıdaki alanlarda kullanılır:
Motor Koruma Devreleri: ( C ) tipi W otomatlar, motorları aşırı yük ve kısa devre gibi durumlara karşı korumak için kullanılır.
Aydınlatma ve Priz Tesisleri: (B) tipi W otomatlar, daha çok aydınlatma devrelerinde ve priz tesislerinde kullanılır.
Ağır Sanayi Koşulları: D tipi W otomatlar, ağır sanayi koşullarında kullanılır ve büyük değerde kısa devre esnasında hızlı bir şekilde devreyi açabilir.
Trafolar ve Fanlar: Ani akım dalgalanmasının söz konusu olduğu trafolar, fanlar ve motorlar gibi endüktif yük durumlarında tercih edilir.
Bu otomatlar, endüstriyel uygulamalarda sıkça tercih edilen ve güvenlik açısından önemli bir rol oynayan elemanlardır. W otomatların seçimi, kullanılacakları özel uygulamalara ve yük koşullarına göre yapılmalıdır.
W otomatlardaki “C” ve “B” ibareleri, otomatın akım karakteristiklerini ve hangi tür yükler için uygun olduğunu belirtir. Bu ibareler, otomatın tepki süresini ve aşırı akım durumlarında devreyi ne kadar hızlı keseceğini ifade eder.
B Tipi W Otomat: Gecikmesiz (Ani) açmalı elektrik sigortalarıdır ve daha çok aydınlatma devrelerinde kullanılır. Düşük güçlü floresan lambalar gibi şebeke dalgalanmalarının olmadığı durumlarda tercih edilir. B tipi otomatlar, (3-5)In aralığında bir akım değerinde devreyi keser.
C Tipi W Otomat: Gecikmeli açmalı sigortadır ve daha çok motor devrelerinde kullanılır. Motorların başlangıç anındaki yüksek akımı tolere etmek için tasarlanmıştır. C tipi otomatlar, (5-10)In aralığında bir akım değerinde devreyi keser.
Bu ibareler, W otomatların hangi uygulamalarda kullanılacağını ve elektrik devresinin korunma seviyesini belirlemek için önemlidir. Örneğin, B tipi otomatlar genellikle ev içi aydınlatma gibi düşük akım dalgalanmaları olan yerlerde, C tipi otomatlar ise motor gibi yüksek başlangıç akımına sahip uygulamalarda kullanılır.
Bu bilgiler, W otomatların temel işlevleri ve çeşitleri hakkında genel bir bakış sağlamaktadır. Eğer daha fazla bilgiye ihtiyacınız varsa veya belirli bir model hakkında sorularınız varsa
ve uygulama talimatları için info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
