Minyatür devre kesici A9K24140
Schneider A9K24140
22 Mart 2024 Tarihli Fiyat Listesindeki Fiyatı : 312,00 Tl
İndirim ve ödeme koşulları için satş temsilciniz ile görüşebilirsiniz !

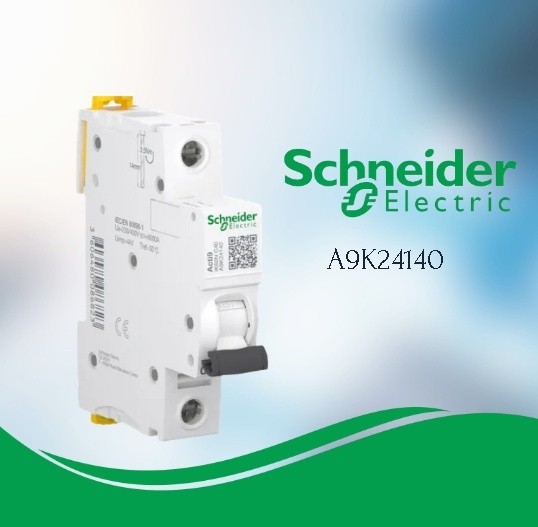

Schneider Electric A9K24140 modeli, Acti9 iK60N serisine ait bir minyatür devre kesicidir.
(MCB). Teknik özellikleri şu şekildedir:
Ürün Adı: Acti9 iK60N
Ürün ya da Bileşen Tipi: Minyatür devre kesici
Kutup Tanımı: 1 kutup (1P)
Nominal Akım (In): 40 A
Şebeke Tipi: AC
Açma Birimi Teknolojisi: Termik Manyetik
Eğim Kodu: C
Kesme Kapasitesi: 6000 A Icn - 230 V AC 50/60 Hz 'e uygun EN/IEC 60898-1
Yalıtım Voltajı (Ui): 440 V AC 50/60 Hz
Darbe Dayanım Voltajı (Uimp): 4 kV
Montaj Tipi: DIN rayı üzerine monte edilebilir

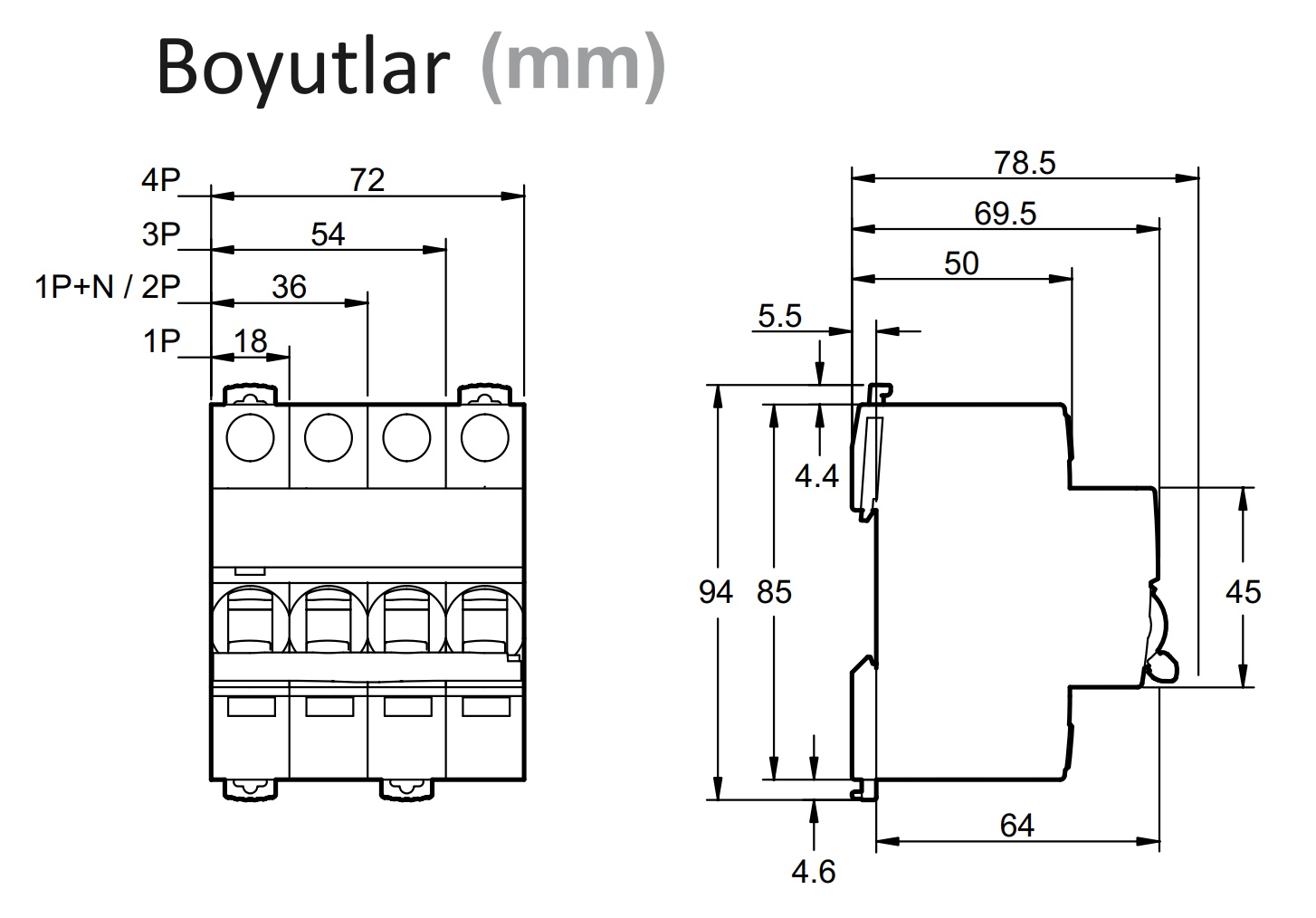

Genişlik: 18 mm
Yükseklik: 85 mm
Derinlik: 78,5 mm
Ağırlık: 100 g
Renk: Beyaz
Mekanik Dayanıklılık: 20000 döngü
Elektrik Dayanıklılığı: 10000 döngü
IP Koruma Derecesi: IP20 (modüler kutu içinde IP40)
Çalışma Sıcaklığı: -25°C ila 60°C
Depolama Sıcaklığı: -40°C ila 85°C
Bu model, özellikle yüksek akım gerektiren uygulamalar için tasarlanmıştır ve genellikle endüstriyel ortamlarda kullanılır.
Minyatür devre kesici , w otomat ;
W otomat, elektrik tesisatlarında sıkça kullanılan bir devre elemanıdır ve otomatik sigorta olarak da bilinir. Elektrikli ev aletlerini yüksek voltajdan korumak için kullanılır. Aşırı akım veya yüksek miktarda akım olduğunda devreyi güç kaynağından ayırarak hem cihazı hem de insanları korur.
W Otomat Çeşitleri:
Gecikmeli Açmalı Sigortalar (G veya C tipi): Motor koruma devrelerinde kullanılır.
Gecikmesiz Açmalı Sigortalar (L veya B tipi): Aydınlatma ve priz tesislerinde kullanılır.
D Tipi: Ağır sanayi tipi sigortalar olarak bilinir ve ağır sanayi koşullarında tercih edilir.
Özellikleri:
Gerilim Derecelendirmesi: Sigortanın sürekli iletebileceği maksimum akım miktarını belirtir.
Gerilim Değeri: Sigorta ile seri bağlandığında gerilimi yükseltmez.
I²t Değeri: Elektrik arızası veya kısa devre durumunda sigortanın taşıdığı enerji miktarını ölçer.
Kısa Devre Kesme Kapasitesi: Sigortanın zarar görmeden kesebileceği maksimum akım derecesidir.
Gerilim Düşümü: Aşırı akım geçtiğinde sigorta elemanı erir ve direnç değişimi nedeniyle gerilim düşümü olur.
Sıcaklık: Çalışma sıcaklığı ve akım değeri arttığında sigorta açılır.
W otomat nedir ? W otomat nerelerde kullanılır ?
W otomat, elektrik tesisatlarında kullanılan ve aşırı akım durumlarında devreyi keserek koruma sağlayan bir tür otomatik sigortadır. Endüstride, W otomatlar genellikle aşağıdaki alanlarda kullanılır:
Motor Koruma Devreleri: ( C ) tipi W otomatlar, motorları aşırı yük ve kısa devre gibi durumlara karşı korumak için kullanılır.
Aydınlatma ve Priz Tesisleri: (B) tipi W otomatlar, daha çok aydınlatma devrelerinde ve priz tesislerinde kullanılır.
Ağır Sanayi Koşulları: D tipi W otomatlar, ağır sanayi koşullarında kullanılır ve büyük değerde kısa devre esnasında hızlı bir şekilde devreyi açabilir.
Trafolar ve Fanlar: Ani akım dalgalanmasının söz konusu olduğu trafolar, fanlar ve motorlar gibi endüktif yük durumlarında tercih edilir.
Bu otomatlar, endüstriyel uygulamalarda sıkça tercih edilen ve güvenlik açısından önemli bir rol oynayan elemanlardır. W otomatların seçimi, kullanılacakları özel uygulamalara ve yük koşullarına göre yapılmalıdır.
W otomatlardaki “C” ve “B” ibareleri, otomatın akım karakteristiklerini ve hangi tür yükler için uygun olduğunu belirtir. Bu ibareler, otomatın tepki süresini ve aşırı akım durumlarında devreyi ne kadar hızlı keseceğini ifade eder.
B Tipi W Otomat: Gecikmesiz (Ani) açmalı elektrik sigortalarıdır ve daha çok aydınlatma devrelerinde kullanılır. Düşük güçlü floresan lambalar gibi şebeke dalgalanmalarının olmadığı durumlarda tercih edilir. B tipi otomatlar, (3-5)In aralığında bir akım değerinde devreyi keser.
C Tipi W Otomat: Gecikmeli açmalı sigortadır ve daha çok motor devrelerinde kullanılır. Motorların başlangıç anındaki yüksek akımı tolere etmek için tasarlanmıştır. C tipi otomatlar, (5-10)In aralığında bir akım değerinde devreyi keser.
Bu ibareler, W otomatların hangi uygulamalarda kullanılacağını ve elektrik devresinin korunma seviyesini belirlemek için önemlidir. Örneğin, B tipi otomatlar genellikle ev içi aydınlatma gibi düşük akım dalgalanmaları olan yerlerde, C tipi otomatlar ise motor gibi yüksek başlangıç akımına sahip uygulamalarda kullanılır.
Bu bilgiler, W otomatların temel işlevleri ve çeşitleri hakkında genel bir bakış sağlamaktadır. Eğer daha fazla bilgiye ihtiyacınız varsa veya belirli bir model hakkında sorularınız varsa
ve uygulama talimatları için info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
