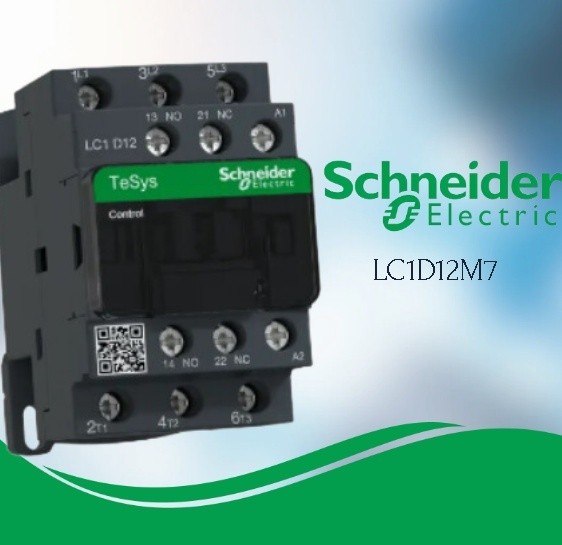

TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 12 A - 220 V AC bobin LC1D12M7
TeSys D kontaktör - 3P(3 NA) - AC-3 - <= 440 V 12 A - 220 V AC bobin
LC1D12M7
Ürün Serisi: TeSys D
Kutup Sayısı: 3 kutup (3 NA)
Kullanım Kategorisi: AC-3
Nominal Çalışma Akımı: <= 440 V’de 12 A
Bobin Kontrol Voltajı: 220 V AC

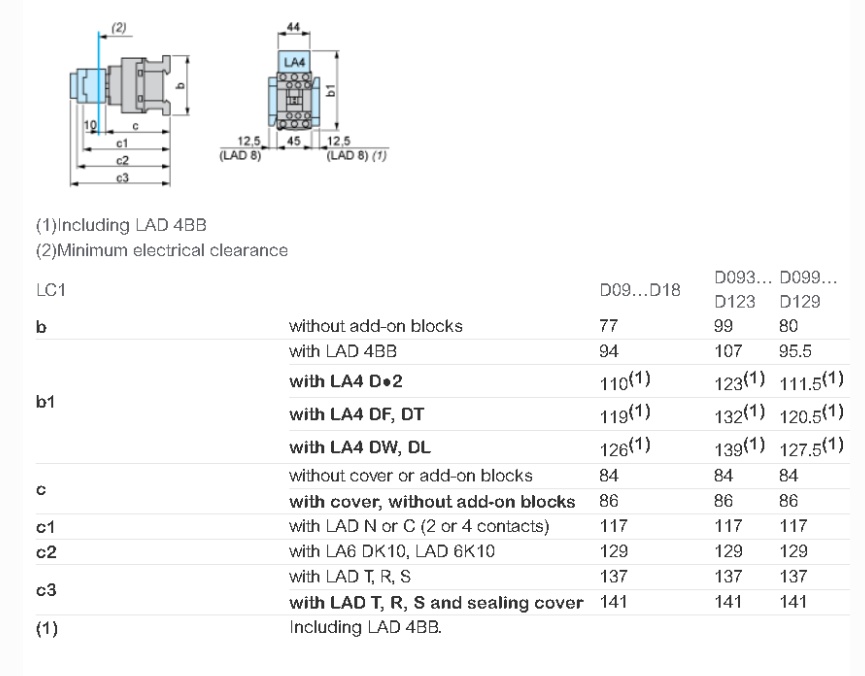

LC1D12M7 datashett için ;
https://www.se.com/tr/tr/product/download-pdf/LC1D12M7?filename=Schneider+Electric_TeSys-Deca-Kontakt%25C3%25B6rler_LC1D12M7.pdf
Schneider Kontaktör seçiminde, motorun veya yükün gücü (kW) ile akımı (A) arasındaki ilişki önemlidir. Genellikle, üreticilerin kataloglarında belirli bir güç (kW) için önerilen kontaktör akımı (A) verilir. Bu değerler, kontaktörün kullanılacağı uygulamanın akım sınıfına (örneğin AC-3) ve nominal gerilime göre belirlenir.
Örneğin, bir kontaktörün AC-3 kullanım kategorisinde 440 V’de bir motoru kontrol etmek için kullanılacağını varsayalım. Eğer motor 7.5 kW gücünde ise, bu motor için gerekli olan nominal akım yaklaşık 18 A olabilir. Ancak bu değerler, motorun tipine, çalışma gerilimine ve üreticiye göre değişiklik gösterebilir.
Bu nedenle, doğru kontaktörü seçmek için, yükünüzün teknik özelliklerini ve gereksinimlerini bilmeniz ve üreticinin teknik kataloglarına başvurmanız önemlidir. Ayrıca, kontaktörün elektriksel ömrünü uzatmak için, tam kapasitede çalıştırmak yerine biraz daha düşük akımda çalıştırmak da önerilir.
KONTAKTÖRLERİN KULLANMA KATEGORİLERİ ;
Kontaktörlerin kullanma kategorileri kontaktörün açma akımını, kesme akımını ve güç faktörünü belirler, kullanma kategorilerinde AC sınıfı alternatif akım altında çalışan, DC sınıfı ise doğru akım altında çalışan kontaktörleri belirler.
-AC1 Kullanma sınıfı: Genellikle ısıtıcılar gibi aktif yük çeken ve güç faktörü 0,95 ila 1 arasında değişen alternatif akım yükleri bu sınıfın içerisine girer.
-AC2 Kullanma sınıfı: Bilezikli asenkron motorların kumanda edilmesinde kullanılırlar. Motorun yol alması boyunca nominal akımın 2,5 katı gibi bir akım çeker, kontaktörün ana kontakları bu akımı kaldırabilecek şekilde yapılandırılmıştır.
-AC3 Kullanma sınıfı: Kafesli asenkron motorların kumandasında kullanılmaktadır. Kullanma kategorilerinin içerisinde en yaygın olanıdır. Asansörler, konveyörler, yürüyen merdivenler, soğutucular ve pompaların kumandası gibi çok çeşitli kullanım amaçları vardır.
-AC4 Kullanma sınıfı: Bilezikli asenkron makinalarla kafesli asenkron makinaların ters akımda frenlenmesi ve kesik çalışmalarını kumanda ederler. Yol verme anında motorlar nominal akımın 6-7 katı gibi bir akım çekerler, AC4 sınıfı kontaktörler bu akım değerinde açma ve kapama yapabilecek şekilde tasarlanmışlardır.
-AC-5a Kullanma sınıfı: Elektrik deşarj lambası kontrol düzenlerinin anahtarlanması AC-5b Kullanma sınıfı: Akkor flamanlı lambaların anahtarlanması
-AC-6a Kullanma sınıfı: Transformatörlerin anahtarlanması
-AC-7a Kullanma sınıfı: Ev cihazlarında ve benzer uygulamalarda az endüktif yükler
-AC-7b Kullanma sınıfı: Ev cihazlarında ve benzer uygulamalarda az endüktif yükler
-AC-8a Kullanma sınıfı: Aşırı yük salıcıların otomatik olarak başlangıç konumuna gelen sızdırmaz soğutucu kompresör motoru
-AC-8b Kullanma sınıfı: Aşırı yük salıcıların otomatik olarak başlangıç konumuna gelen sızdırmaz soğutucu komresör motoru
-DC-1 Kullanma sınıfı: Endüktif olmayan veya az endüktif yükler, direnç fırınları
-DC-3 Kullanma sınıfı: Şönt motorlar: Yol verme ters akımla frenleme, yavaş hareket etme d.a. motorlarının dinamik frenlenmesi
-DC-5 Kullanma sınıfı: Seri motorlar: Yol verme, ters akımla frenleme, yavaş hareket etme d.a. motorlarının dinamik frenlenmesi
-DC-6 Kullanma sınıfı: Akkor flamanlı lambaların anahtarlanmasında kullanılır.
Bu bilgiler, kontaktör için temel işlevleri ve çeşitleri hakkında genel bir bakış sağlamaktadır. Eğer daha fazla bilgiye ihtiyacınız varsa veya belirli bir model hakkında sorularınız varsa
ve uygulama talimatları için info@zenisamuhendislik.com eposta adresinden talep edebilirsiniz.
